Layer 2 Plus

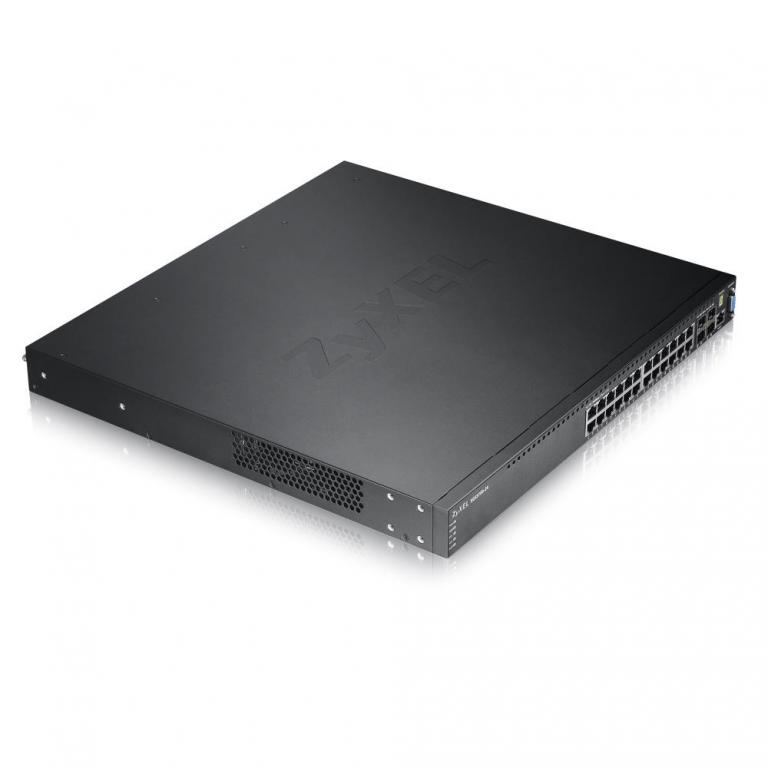

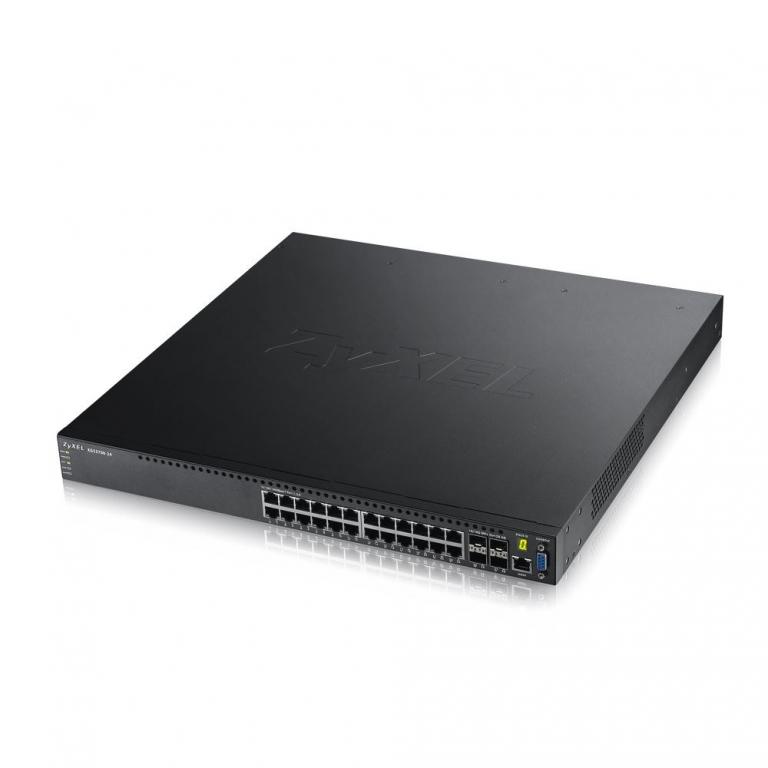

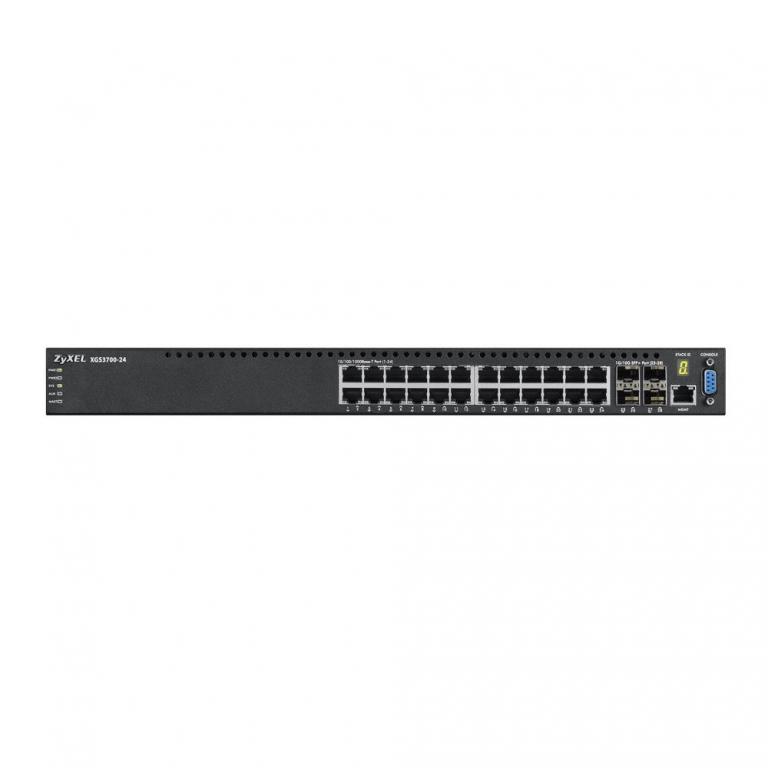

XGS3700/GS3700 Serie

Unterbrechungsfreier, kontinuierlicher Geschäftsbetrieb für unternehmenskritische Anwendungen

Die XGS3700/GS3700 Serie von Zyxel besteht aus erweiterten Layer 2 Plus (Layer 3 Lite) Gigabit Managed Switches, die sich perfekt für den Zugriff auf Rechenzentren, KMU Core/Aggregation und geschäftskritische PoE-Anwendungen eignen. Die Serie besteht aus acht (8) Modellen in Konfigurationen mit 24 und 48 Ports, Modellen mit und ohne PoE sowie Uplink-Optionen mit 1 GbE (GS3700 Serie) und 10 GbE (XGS3700 Serie). Die komplette Serie ist mit erweiterten Funktionen ausgestattet mit statischem Routing, Policy-basiertem Routing (PBR), Unterstützung für VRRP und ECMP. Zu der hohen Redundanz der Hardware-Architektur tragen auch zwei interne Stromversorgungen bei. Die Hardware-Architektur mit hoher Redundanz umfasst zwei interne Stromversorgungen sowie im laufenden Betrieb austauschbare (Hot-Swap-fähige) Lüfter- und Netzmodule. Die PoE-Modelle mit Standard IEEE 802.3at PoE Plus bieten ein branchenführendes PoE Power-Budget bis zu 1.000 Watt.

mehr Details im Überblick

Bei der XGS3700/GS3700 Serie von Zyxel wurden Hard- und Software mit NSPOF-Architektur (No Single Point of Failure) konzipiert. Damit wird die Belastbarkeit erreicht, die für unterbrechungsfreien, kontinuierlichen Geschäftsbetrieb erforderlich ist. Die hohe Redundanz der Hardware-Architektur wird auch durch zwei interne Stromversorgungen sichergestellt. Dies garantiert nicht nur den hundertprozentig weiterlaufenden Betrieb beim Ausfall einer Stromversorgung, sondern spart auch Rackfläche im Vergleich zu externen Stromversorgungen.

Hinsichtlich Software-Funktionen unterstützt die XGS3700/GS3700 Serie von Zyxel die Features ECMP (Equal Cost Multipath Routing) und VRRP (Virtual Router Redundancy Protocol) für erhöhte Verfügbarkeit und Zuverlässigkeit des Netzwerks. Die physikalische Stacking-Funktion der XGS3700 Serie erleichtert die Verwaltung mehrerer Switches mit einer einzigen Schnittstelle. Durch die Stack-übergreifende LACP-Technologie kann der Traffic über andere Verbindungen ablaufen, falls bei einer LACP-Verbindung keine hohe Redundanz erbracht werden kann. Die Stacking-Ring-Technologie sorgt dafür, dass die Datenweiterleitung nicht unterbrochen wird, falls ein Stack-Switch die Belastbarkeit nicht sicherstellen kann.

Erleichterung durch Zyxel ONE Network

Zyxel ONE Network zielt darauf ab, unseren Kunden doppelte Arbeitsschritte bei der Implementierung und Verwaltung eines Netzwerks abzunehmen. Damit sich unsere Kunden auf ihre geschäftlichen Prioritäten konzentrieren können, hat Zyxel die Konfiguration, das Management und die Fehlersuche spürbar vereinfacht. Zyxel ONE Network stellt ein einfach zu bedienendes Werkzeug vor, Zyxel ONE Network Utility (ZON Utility), mit dem Netzwerke schnell eingerichtet sind. Durch Zyxel Smart Connect* können Netzwerkgeräte von Zyxel sich gegenseitig erkennen. Damit wird die Wartung im Netzwerk weiter deutlich vereinfacht über One-Click Fernfunktionen, wie etwa Zurücksetzen auf die Werkseinstellungen oder Aus- und Einschalten. Zyxel ONE Network definiert die Netzwerkintegration neu, übergreifend über mehrere Netzwerkprodukte von Switch zu WLAN-AP bis hin zum Gateway.

Hohe Stromversorgungskapazität und hohe Verfügbarkeit für geschäftskritische PoE-Anwendungen

Die XGS3700/GS3700 Serie von Zyxel umfasst vier (4) High Power PoE-Modelle mit 24 bzw. 48 Ports. Das komplette PoE-Portfolio bietet bis zu 30 Watt pro Port und erfüllt IEEE 802.3at PoE Plus. Es ist abwärtskompatibel zum IEEE 802.3af Standard. Alle Modelle bieten ein branchenführendes PoE Power-Budget bis zu 1.000 Watt bei zwei Stromversorgungen bzw. 460 Watt bei einer Stromversorgung. In Kombination mit den äußerst belastbaren Hard- und Softwarefunktionen sind die PoE-Switches der XGS3700/GS3700 Serie ideal geeignet für geschäftskritische IP-Überwachung, WLAN- und qualitativ hochwertige VoIP-Anwendungen.

Flexibilität bei der Implementierung und Investitionsschutz

Die XGS3700/GS3700 Serie von Zyxel kann mit dem umfassenden Portfolio von acht (8) Konfigurationen mit und ohne PoE und 1 GbE/10 GbE Uplink mit 24 bzw. 48 Ports flexibel in einer Vielzahl von Implementierungen zum Einsatz kommen auch bei Zugriff auf Rechenzentren, KMU Core/Aggregation und geschäftskritischen PoE-Anwendungen. Die Serie ermöglicht zusätzliche Routing-Flexibilität mit Unterstützung für statisches Routing und Policy-basiertes Routing. Seine kompletten und konsistenten Oberflächen, d. h. GUI, CLI und MIB, sorgen für vereinfachte Verwaltung und konsistente Konfigurationen.

Investitionsschutz ist bei der XGS3700/GS3700 Serie von Zyxel absolut gewährleistet. Das Design mit hoher Portdichte und hohem Power-Budget lässt Raum für zukünftige Erweiterungen. Die Notwendigkeit, zusätzliche Geräte zu kaufen, entfällt. Die vier (4) 10 GbE Ports bei den XGS3700 Modellen erleichtern den Übergang auf 10 GbE Networking in Netzwerken von Rechenzentren und Unternehmen, während volle Unterstützung für IPv6 sicherstellt, dass Ihr Netzwerk für die Zukunft gerüstet ist.

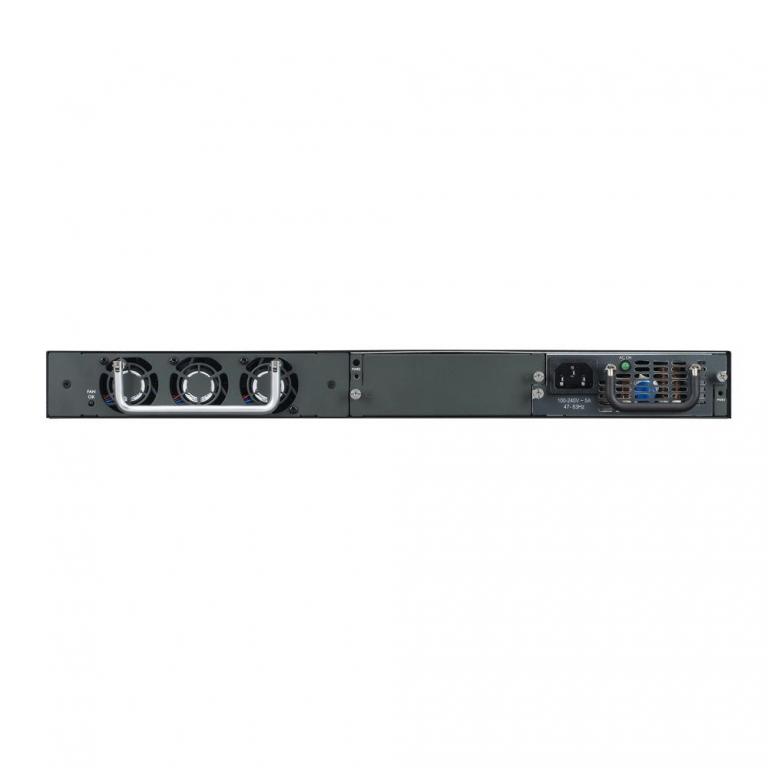

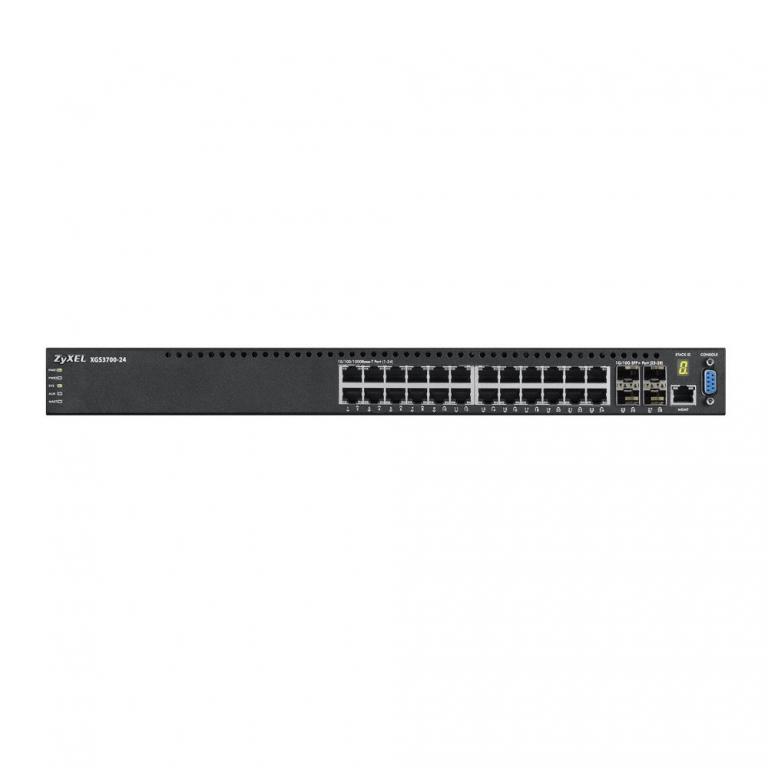

Bilder
Technische Daten GbE Models

GbE Models

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Product name

24-port GbE L2+ Switch

24-port GbE L2+ PoE Switch

48-port GbE L2+ Switch

48-port GbE L2+ PoE Switch

Switch class

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

GbE Port Density

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Total port count

28

28

52

52

100/1000 Mbps

24

-

48

-

100/1000 Mbps PoE

-

24

-

48

Gigabit SFP

4

4

4

4

10-Gigabit SFP+

-

-

-

-

Stacking

-

-

-

-

GbE Performance

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Switching capacity (Gbps)

56

56

104

104

Forwarding rate (Mpps)

42

42

77

77

Packet buffer (byte)

2 M

2 M

2 M

2 M

MAC address table

16 K

16 K

16 K

16 K

L3 forwarding table

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Static route

64

64

64

64

IP interface

128

128

128

128

GbE Power

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Input

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

Max. power consumption(watt)
Single PSU
Dual PSU


51 W
62.6 W


526.3 W
1,087.9 W


71.1 W
81.9 W


546.3 W
1,111.3 W

Total PoE power budget(watt)
Single PSU
Dual PSU


-
-


460 W
1,000 W


-
-


460 W
1,000 W

Redundant power supply

Yes (optional)

Yes (optional)

Yes (optional)

Yes (optional)

GbE Physical Specifications

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Dimensions (WxDxH)(mm/in.)

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

Weight (kg/lb.)

7.24/15.96

7.44/16.4

7.55/16.64

8/17.64

Removable power/fan module

Yes/Yes

Yes/Yes

Yes/Yes

Yes/Yes

Included accessories

Power cord
Rack mounting kit

Power cord
Rack mounting kit

Power cord
Rack mounting kit

Power cord
Rack mounting kit

GbE Environmental Specifications

Model

GS3700-24

GS3700-24HP

GS3700-48

GS3700-48HP

Operating
Temperature
Humidity


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)

Storage
Temperature
Humidity


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)

MTBF (hr)

280,000

220,000

250,000

200,000

Heat dissipation (BTU/hr)
Single PSU
Dual PSU


173.9
214.5


1,794.7
3,707.7


242.5
279.3


1,862.9
3,789.5

Acoustic noise

53.3 dBA

53.3 dBA

53.3 dBA

53.3 dBA

Technische Daten 10 GbE Models

10 GbE Models

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Product name

24-port GbE L2+ Switch with 10GbE Uplink

24-port GbE L2+ PoE Switch with 10GbE Uplink

48-port GbE L2+ Switch with 10GbE Uplink

48-port GbE L2+ PoE Switch with 10GbE Uplink

Switch class

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

Layer 2 Plus (Layer 3 Lite)

10 GbE Port Density

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Total port count

28

28

52

52

100/1000 Mbps

24

-

48

-

100/1000 Mbps PoE

-

24

-

48

Gigabit SFP

-

-

-

-

10-Gigabit SFP+

4

4

4

4

Stacking

Yes

Yes

Yes

Yes

10 GbE Performance

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Switching capacity (Gbps)

128

128

176

176

Forwarding rate (Mpps)

95

95

131

131

Packet buffer (byte)

2 M

2 M

2 M

2 M

MAC address table

16 K

16 K

16 K

16 K

L3 forwarding table

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Static route

64

64

64

64

IP interface

128

128

128

128

10 GbE Power

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Input

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

100 - 240 V AC, 50/60 Hz

Max. power consumption(watt)
Single PSU
Dual PSU


57.8 W
70.3 W


534.3 W
1,098.5 W


74.7 W
87.6 W


556.7 W
1,121.3 W

Total PoE power budget(watt)
Single PSU
Dual PSU


-
-


460 W
1,000 W


-
-


460 W
1,000 W

Redundant power supply

Yes (optional)

Yes (optional)

Yes (optional)

Yes (optional)

10 GbE Physical Specifications

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Dimensions (WxDxH)(mm/in.)

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

440 x 437 x 40/17.32 x 17.2 x 1.57

Weight (kg/lb.)

7.27/16.03

7.55/16.64

7.57/16.69

8.02/17.68

Removable power/fan module

Yes/Yes

Yes/Yes

Yes/Yes

Yes/Yes

Included accessories

Power cord
Rack mounting kit

Power cord
Rack mounting kit

Power cord
Rack mounting kit

Power cord
Rack mounting kit

10 GbE Environmental Specifications

Model

XGS3700-24

XGS3700-24HP

XGS3700-48

XGS3700-48HP

Operating
Temperature
Humidity


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)

Storage
Temperature
Humidity


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)

MTBF (hr)

280,000

220,000

250,000

200,000

Heat dissipation (BTU/hr)
Single PSU
Dual PSU


197.1
239.7


1,821
3,745.9


254.7
298.7


1,898.3
3,823.6

Acoustic noise

53.3 dBA

53.3 dBA

53.3 dBA

53.3 dBA

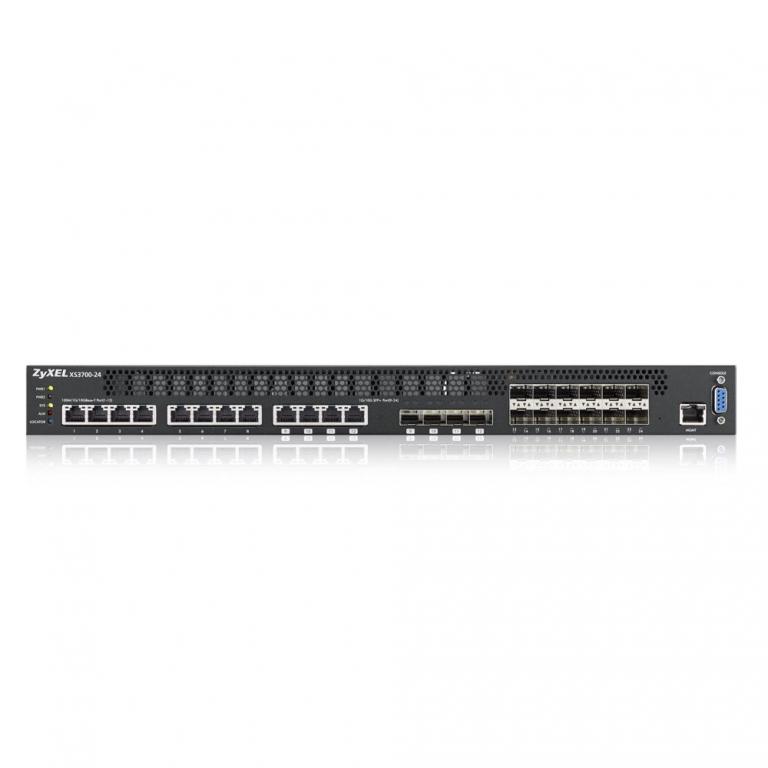

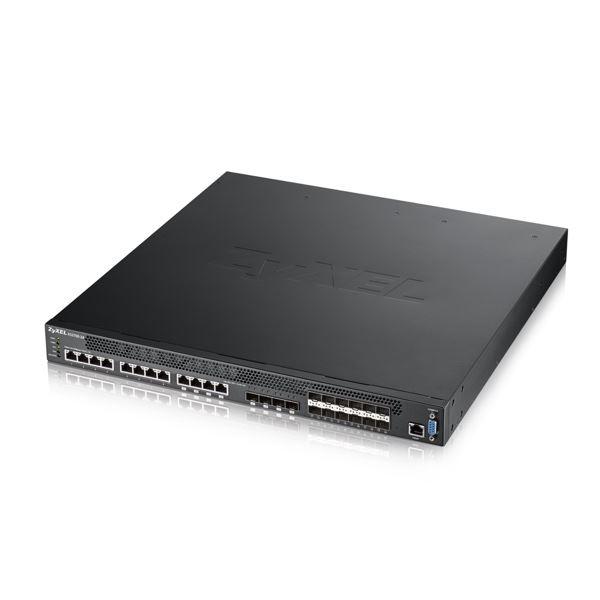

XS3700 Serie

Der 10 GbE L2+ Managed Switch von Zyxel bietet Geschwindigkeiten mit maximaler Datenübertragungsrate für Virtualisierung und Konvergenz

Zyxel hat seinen 10 GbE L2+ Managed Switch der nächsten Generation, den XS3700-24, für unerreichte Belastbarkeit und nicht blockierende Leistung bei der Server-Virtualisierung sowie für das Management von Gigabit-Traffic vom Rand des Netzwerks konzipiert. Der XS3700-24 stellt nicht nur alle L2+ Funktionen bereit, sondern stellt auch grundlegendes Layer-3 Routing zur Verfügung. Dazu gehören sowohl statisches als auch Policy-basiertes Routing, was flexible Implementierungen und unterbrechungsfreie Netzwerkverfügbarkeit sicherstellt. Mit seiner Redundanz sowohl in Bezug auf Hard- als auch auf Software ist der XS3700-24 ideal geeignet als 10 GbE Backbone der Unternehmensklasse.

mehr Details im Überblick

Flexible Portkonfiguration für die Umstellung von Netzwerken

Der XS3700-24 verfügt über eine Vielzahl an Verbindungsoptionen für flexible Portkonfiguration, einschließlich acht 10 GbE Ports für Kupferleitungen, zwölf 10 GbE Uplink-Ports mit SFP+ und vier 10 GbE SFP+ Combo-Ports für Glasfaserverbindungen. Damit sind Unternehmen in der Lage, Verbindungen über Kupferkabel bei vorhandenen 10 GbE Servern zu nutzen. Jetzt ist es auch möglich, die Flexibilität des Netzwerks zu erhöhen, indem wachsende Bandbreitenanforderungen schrittweise erfüllt werden. Dies geschieht durch Aggregation der aktuellen 10 GbE Switches mit Glasfaserverbindungen über diesen 10 GbE Switch mit 24 Ports.

Erleichterung durch Zyxel ONE Network

Zyxel ONE Network zielt darauf ab, unseren Kunden doppelte Arbeitsschritte bei der Implementierung und Verwaltung eines Netzwerks abzunehmen. Damit sich unsere Kunden auf ihre geschäftlichen Prioritäten konzentrieren können, hat Zyxel die Konfiguration, das Management und die Fehlersuche spürbar vereinfacht. Zyxel ONE Network stellt ein einfach zu bedienendes Werkzeug vor, Zyxel ONE Network Utility (ZON-Utility), mit dem Netzwerke schnell eingerichtet sind. Durch Zyxel Smart Connect können Netzwerkgeräte von Zyxel sich gegenseitig erkennen. Damit wird die Wartung im Netzwerk weiter deutlich vereinfacht über One-Click Fernfunktionen, wie etwa Zurücksetzen auf die Werkseinstellungen oder Aus- und Einschalten. Zyxel ONE Network definiert die Netzwerkintegration neu, übergreifend über mehrere Netzwerkprodukte von Switch zu WLAN-AP bis hin zum Gateway.

Umfassende Sicherheit und Zugangsschutz

Heutzutage haben alle Nutzer und Netzwerkadministratoren die Sicherheit im Blick. Daher hat Zyxel den XS3700-24 mit äußerst umfassenden Sicherheitsfunktionen ausgestattet, um die Isolation und Steuerung zu verbessern und zugleich Unterbrechungen des Dienstes zu verhindern. Damit ist er ideal als KMU-Lösung für Virtualisierung und Konvergenz geeignet. Eine derartige Funktion ist Loop Guard, die dabei hilft, Unterbrechungen des Service zu vermeiden, wenn sich ein Switch in einer Schleife befindet. Zu weiteren hochentwickelten Verteidigungsmechanismen gehören TACACS+ und RADIUS-Authentifizierung, die beide durch Blockieren von unberechtigten Anmeldeversuchen die Sicherheit des Systems erhöhen können. Und schließlich können Funktionen wie IP Source Guard, DHCP Snooping und ARP Inspection vorsätzliche Angriffe auf das Netzwerk erkennen und blockieren.

Netzwerk-Backbone für KMU / SMB der Enterpriseklasse

Schnellere Geschwindigkeiten, erhöhte Bandbreiten und verbesserte Zuverlässigkeit sind heute ein Muss für jedes Unternehmensnetzwerk, dessen Rechenzentrum eine Konsolidierung und Virtualisierung durchläuft. Die in den XS3700-24 integrierten 10 GbE Aggregation-Fähigkeiten ermöglichen dem Gerät Switching-Kapazitäten von 480 Gbit/s und eine Weiterleitungsrate von 357,14 Mio. Paketen pro Sekunde mit einem zusätzlichen Paketpuffer von 4 MB. Statisches Routing und Policy-basiertes Routing stellen null Overhead beim Traffic sicher und sorgen für die bestmögliche QoS (Quality of Service). Und schließlich macht der XS3700-24 die Virtualisierung und Konvergenz mit seiner Übertragungsgeschwindigkeit mit hoher Dichte ganz einfach.

Belastbarkeit und Verfügbarkeit für unterbrechungsfreien, kontinuierlichen Geschäftsbetrieb

Der XS3700-24 verfügt über NSPOF-Funktionalität (No Single Point of Failure) sowohl im Hard- als auch Software-Design, was die für unterbrechungsfreien Betrieb in einem Unternehmensumfeld erforderliche Zuverlässigkeit garantiert. Dies wird möglich durch die hohe Redundanz der Hardware-Architektur, einschließlich zwei internen Stromversorgungen, Dual Image on Dual Flash und dem hochverfügbaren Software-Design über VRRP (Virtual Router Redundancy Protocol). Die VRRP-Funktion ermöglicht, dass sich mehrere First-Hop virtuelle Router eine IP-Adresse dynamisch teilen, wobei einer davon als Master und die anderen als Backup fungieren.

Funktionen
  • 10 GbE Netzwerkzugang
    10 Gigabit Ethernet Switches setzen sich von Gigabit Ethernet Switches durch erhöhte Skalierbarkeit und Effizienz für die Netzwerkinfrastruktur ab. Der XS3700-24 bietet eine Kombination von 10 GbE RJ-45, 10 GbE SFP+ und 10 GbE Combo-Ports (RJ-45/SFP) und ermöglicht so einfache und flexible Aktualisierung und Implementierung von 10 GbE Netzwerken.

  • Zyxel One Network Utility
    Der XS3700-24 enthält die ZON-Utility, die ein optimiertes Netzwerkmanagement unterstützt. Die Administratoren können für mehrere Switches über eine einzige Plattform Standorte prüfen, IPs zuweisen, Firmware neu hochfahren und aktualisieren. Dazu benötigen sie weder direkten Zugriff noch teure und allzu detaillierte Netzwerkmanagement-Tools.

  • Angeschlossene Netzwergeräte erkennen
    Als Teil des Zyxel ONE Network kann der XS3700-24 alle angeschlossenen Netzwerkgeräte von Zyxel sowie andere Geräte erkennen, die LLDP (Link Layer Discovery Protocol) unterstützen. Administratoren sind damit in der Lage, die angeschlossenen Geräte zu sehen, inklusive der verwendeten Ports, Geräte-IPs und sogar der Firmware-Versionen.

  • Umleitung auf die Web-Oberfläche
    Häufig müssen Administratoren bei der Aktualisierung oder Änderung der Konfiguration eines Gerätes nach der IP-Adresse und den Anmeldedaten des Geräts suchen. Jetzt führt sie ein einfacher Klick auf die angezeigten Geräte zur Web-Oberfläche, wo sie weitere Konfigurationseinstellungen vornehmen können. Das lästige Nachschlagen in der neuesten Netzwerkliste, um die IP-Adresse eines bestimmten Geräts zu ermitteln, ist nicht mehr erforderlich.

  • IPv6
    Der XS3700-24 enthält umfassende IPv6-Managementfunktionen und hilft dadurch Unternehmen, die Nase vorn zu behalten und für zukünftige IPv6-Netzwerke gerüstet zu sein. Zu den IPv6-Funktionen gehören etwa automatische Konfiguration, Verhinderung von doppelten Adressen, Dual-Stack und Neighbour Discovery. Sie sorgen für hervorragenden Investitionsschutz für Unternehmen.

  • CLI Management
    Administratoren können das Netzwerk sowohl über die Web-basierte Benutzeroberfläche als auch über die Befehlszeilenschnittstelle (CLI) mit fortschrittlicherer Steuerung verwalten. Die Befehlszeilenschnittstelle des XS3700-24 funktioniert hocheffizient bei der Einführung neuer Konfigurationen auf mehreren Switches. Darüber hinaus ist die Befehlszeilenschnittstelle von Zyxel einheitlich für alle Switch-Modelle der Serien 2210, 3700 und 3900.

  • Interne, redundante Stromversorgung
    Mit zwei internen Stromversorgungen stellt der XS3700-24 den hundertprozentig weiterlaufenden Betrieb beim Ausfall einer Stromversorgung sicher und spart auch Rackfläche im Vergleich zu externen Stromversorgungen. Darüber hinaus können die Stromversorgungsmodule im laufenden Betrieb ausgetauscht werden (Hot-Swap), was Unterbrechungen bei der Problembehandlung verhindert.

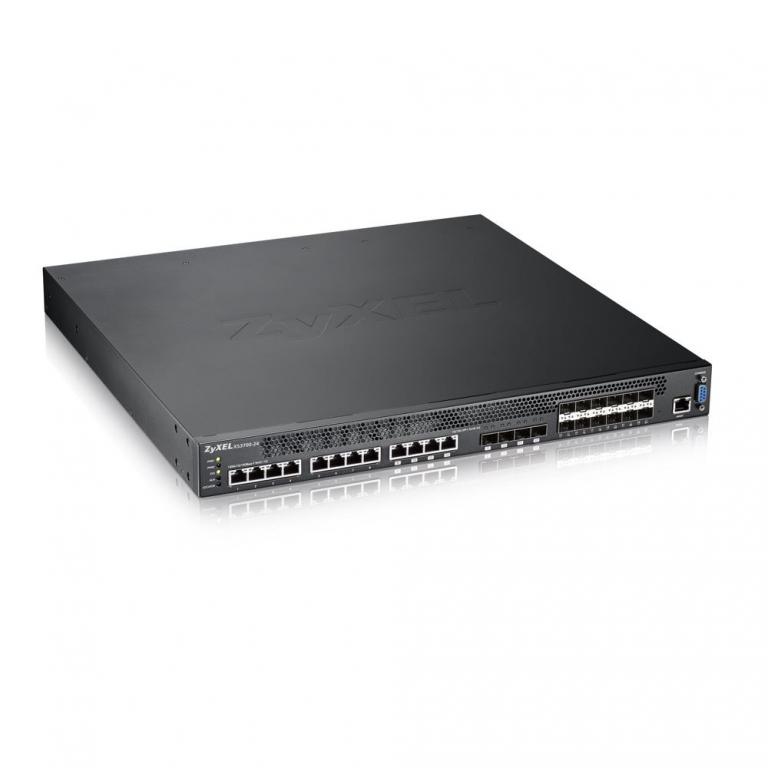

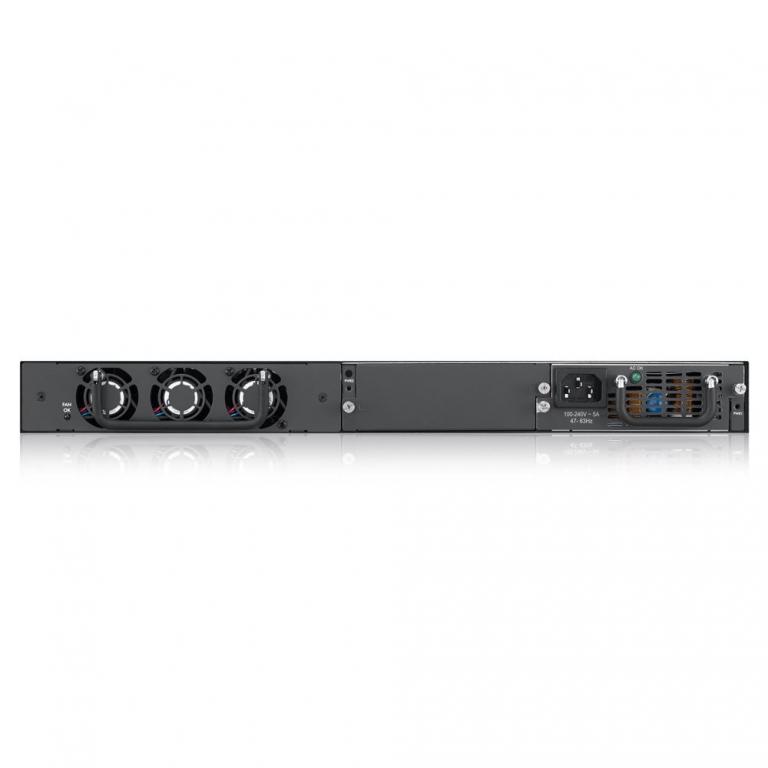

Bilder
Technische Daten

Model

Model

XS3700-24

Product name

24-port 10GbE L2+ Switch

Switch class

Layer 2 Plus (Layer 3 Lite)

Port Density

Total port count

24

1000/10GBASE-T

8

10-Gigabit SFP+

12

10 Gigabit combo (SFP/RJ-45)

4

Performance

Switching capacity (Gbps)

480

Forwarding rate (Mpps)

357.14

Packet buffer (byte)

4 M

MAC address table

16 K

L3 forwarding table

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Static route

64

IP interface

128

Power

Input

100 - 240 V AC, 50/60 Hz

Max. power consumption(watt)
Single PSU
Dual PSU


143.1 W
161 W

Physical Specifications

Item:
Dimensions (WxDxH)(mm/in.)
Weight (kg/lb.)


440 x 438 x 44/17.32 x 17.24 x 1.73
7.392/16.3

Packing:
Dimensions (WxDxH)(mm/in.)
Weight (kg/lb.)


615 x 550 x 115/24.21 x 21.65 x 4.53
9.721/21.43

Included accessories

Power cord
Rack mounting kit

Environmental Specifications

Operating
Temperature
Humidity


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)

Storage
Temperature
Humidity


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)

MTBF (hr)

446034.72

Heat dissipation (BTU/hr)
Single PSU
Dual PSU


487.97
549.01

Acoustic noise

53.7 dBA

Model

Model

XS3700-24

Product name

24-port 10GbE L2+ Switch

Switch class

Layer 2 Plus (Layer 3 Lite)

Port Density

Total port count

24

1000/10GBASE-T

8

10-Gigabit SFP+

12

10 Gigabit combo (SFP/RJ-45)

4

Performance

Switching capacity (Gbps)

480

Forwarding rate (Mpps)

357.14

Packet buffer (byte)

4 M

MAC address table

16 K

L3 forwarding table

Max. 1 K IPv4 entries; Max. 512 IPv6 entries

Static route

64

IP interface

128

Power

Input

100 - 240 V AC, 50/60 Hz

Max. power consumption(watt)
Single PSU
Dual PSU


143.1 W
161 W

Physical Specifications

Item:
Dimensions (WxDxH)(mm/in.)
Weight (kg/lb.)


440 x 438 x 44/17.32 x 17.24 x 1.73
7.392/16.3

Packing:
Dimensions (WxDxH)(mm/in.)
Weight (kg/lb.)


615 x 550 x 115/24.21 x 21.65 x 4.53
9.721/21.43

Included accessories

Power cord
Rack mounting kit

Environmental Specifications

Operating
Temperature
Humidity


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)

Storage
Temperature
Humidity


-40°C to 70°C/-40°F to 158°F
10% to 90% (non-condensing)

MTBF (hr)

446034.72

Heat dissipation (BTU/hr)
Single PSU
Dual PSU


487.97
549.01

Acoustic noise

53.7 dBA

XS3900 Series

48-port 10GbE Top-of-rack Switch with 40GbE Uplink
Top-of-Rack Switch mit extrem geringen Latenzzeiten für Data Centre Bridging Implementierungen

Rechenzentren stehen heutzutage vor ganz neuen Herausforderungen. Durch Virtualisierung und Konsolidierung von Rechenzentren sind immer höhere Bandbreiten für Netzwerke von Rechenzentren erforderlich. Auch das wettbewerbsorientierte wirtschaftliche Umfeld lässt den Bedarf an schnelleren Anwendungen wachsen. Rechenzentren der nächsten Generation müssen die Effizienz, Flexibilität und Verfügbarkeit bieten, die agile und wettbewerbsfähige Unternehmen erst möglich machen.

Der XS3900-48F von ZyXEL ist ein Top-of-Rack-Switch (ToR-Switch) mit hoher Dichte, der schnelle und modularisierte Anwendungsimplementierungen in Rechenzentren der nächsten Generation erleichtert. Er unterstützt Protokolle gemäß DCBX, 802.1Qaz (ETS) und 802.1Qbb (PFC) und bietet 10 GbE und 40 GbE Konnektivität für die Bereitstellung von hohen Bandbreiten und extrem geringen Latenzzeiten für konvergente Netze und virtualisierte Anwendungen. Mit redundanten und Hot-Swap-fähigen Lüfter- und Netzmodulen ermöglicht der XS3900-48F die für unterbrechungsfreie Dienste erforderliche Redundanz, Zuverlässigkeit und Verfügbarkeit.

mehr Details im Überblick

Extrem geringe Latenzzeiten

Der XS3900-48F von ZyXEL ist ein ToR-Switch mit hoher Dichte, um extrem geringe Latenzzeiten für Data Centre Bridging Implementierungen zu ermöglichen. Er ist mit 48 10 GbE SFP+ Ports und vier 40 GbE QSFP+ Uplinks für hochleistungsfähige und skalierbare Netzwerke ausgestattet. Mit seiner nicht-blockierenden Switching-Architektur bietet der XS3900-48F eine Switching-Kapazität von 1,28 Tbit/s und eine Weiterleitungsrate von 952,4 Mio. Paketen/s sowie einen zusätzlichen Paketpuffer von 9 MB. Der XS3900-48F bietet an allen Ports IP-Switching-Leistung mit extrem geringer Latenz und ist daher die ideale Wahl für ToR-Implementierungen in Rechenzentren.

Für Rechenzentren optimierte Service-Qualität

Der XS3900-48F von ZyXEL ist für die Servicequalität optimiert, die bei anspruchsvollen konvergenten Netzwerken in Rechenzentren erforderlich ist. Dieser ToR-Switch mit hoher Leistung bietet verbessertes Management des Traffic von Rechenzentren, da er Protokolle gemäß den Standards Data Centre Bridging Exchange (DCBX), 802.1Qaz Enhanced Transmission Selection (ETS) und 802.1Qbb Priority-based Flow Control (PFC) unterstützt. Der Switch kann andere DCB-fähige Netzwerkgeräte erkennen und mit ihnen über das DCBX-Protokoll kommunizieren. PFC und ETS nutzt er, um unterschiedliche Traffic-Streams zu verwalten, pausieren zu lassen sowie ihr Verhalten zu planen und auf diese Weise Datenstaus zu vermeiden, einen verlustfreien Betrieb zu gewährleisten und die nötige Bandbreite für kritische Anwendungen sicherzustellen.

Modulare und flexible Rack-by-Rack-Montage

Um die Anforderungen des einem ständigen Wandel unterworfenen Geschäftsbetriebs zu erfüllen, müssen Rechenzentren heute beweglicher und flexibler als jemals zuvor agieren können. Der XS3900-48F von ZyXEL ist speziell für Top-of-Rack-Montage vorgesehen und erleichtert modulare Implementierungen in Rechenzentren, da er schnelle und einfache Rack-by-Rack Server-Änderungen oder -Upgrades ermöglicht. Auf der einen Seite benötigen ToR-Designs für Rechenzentren weniger verkabelte Infrastruktur und bieten saubereres Kabelmanagement. Auf der anderen Seite ermöglichen sie auch schnellere Implementierung und einfachere Skalierbarkeit von Netzwerkanwendungen.

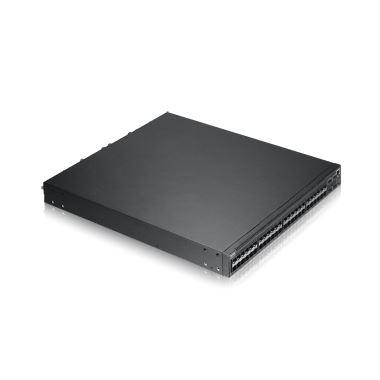

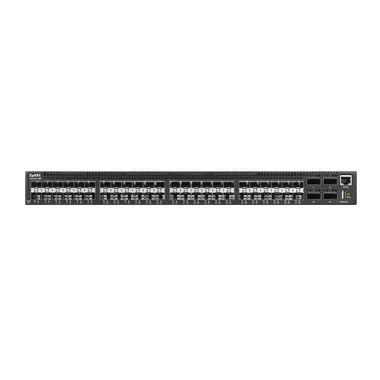

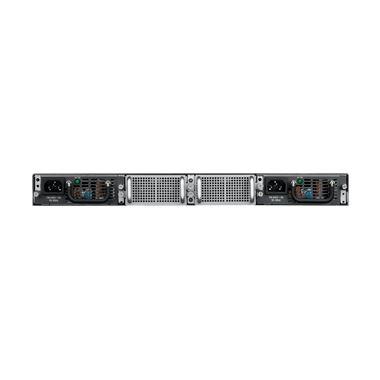

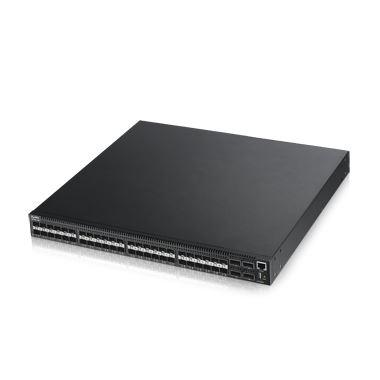

Bilder
Technische Daten

Model

Switch class

Layer 2

Port Density

Total port count

52

10-Gigabit SFP+

48

40-Gigabit QSFP+

4

Performance

Switching capacity (Gbps)

1280

Forwarding rate (Mpps)

952.4

Packet buffer (byte)

9 M

MAC address table

128 K

Power

Input

100 - 240 V AC, 50/60 Hz

Max. power consumption (watt)

10.2/22.49

Removable power module

Yes

Physical Specifications

Dimensions (WxDxH) (mm/in.)

440 x 455 x 43/ 17.32 x 17.91 x 1.69

Weight (kg/lb.)

10.2/22.49

Removable power & fan modules

Yes

Environmental Specifications

Operating:
Temperature
Humidity


0°C to 50°C/32°F to 122°F
10% to 95% (non-condensing)

Storage:
Temperature
Humidity


-47°C to 70°C/-52.6°F to 158°F
10% to 90% (non-condensing)

MTBF (hr)

156,472

Heat dissipation (BTU/hr)

1024.32

Diese Internetseite verwendet Cookies, um die Funktionalität und den Inhalt zu optimieren. Durch die Nutzung unserer Website wird der Verwendung von Cookies zugestimmt. Weitere Informationen zu Cookies und der Verwendung Ihrer Daten erhalten Sie in unserer Datenschutzerklärung.
