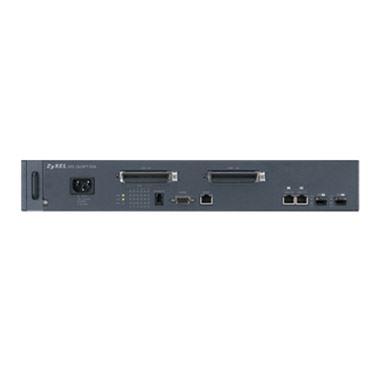

VES-1624FT-55A
24 Ports VDSL2 Remote IP DSLAM mit erweitertem Temperaturbereich
High-Speed, kompakte VDSL2-Technologie
2 Gbit/s Duplex-Backplane für bandbreitenintensive Übertragungen
Der VES-1624FT-55A bietet bis zu zwei Gigabit-Combo-Ports für Netzwerkverbindungen zum höheren Layer. Da VDSL2-Ports Übertragungsraten von 100 Mbit/s nur über eine sehr kurze Entfernung unterstützen, ist der VES-1624FT-55A in der Lage, in den meisten Umgebungen und Anwendungsszenarien nahezu nicht blockierende Verbindungen zwischen den Teilnehmer-Ports und den Ports der Netzwerkschnittstellen herzustellen.
Ausgereifte Ethernet VLAN- und Multicast-Funktionen
Zu Sicherheits- und Performance-Zwecken bietet der VES-1624FT-55A Ethernet-VLAN-Funktionen. Ein VLAN dient der Isolierung des Datenverkehrs zwischen verschiedenen Anwendern/Anwendungen, um eine bessere Sicherheit und Performance zu gewährleisten. Durch die Begrenzung des Broadcast-Datenverkehrs innerhalb der VLAN-Broadcast-Domäne kann die Leistung gesteigert werden. Der VES-1624FT-55A ist mit der IGMP-Snooping-Funktion ausgerüstet, die verhindert, dass unnötiger Multicast-Traffic an alle Teilnehmer weitergeleitet wird, wodurch die Bandbreitennutzung für Multicast-Anwendungen wie Broadcast-Video optimiert wird.
Konsolidierung von Video Streams, die von verschiedenen VLANs angefordert werden, durch MVLAN
Die Multicast-VLAN-Funktion (MVLAN) überprüft alle VLANs, um herauszufinden, ob einige von ihnen denselben Video-Stream angefordert haben. Ist dies der Fall, wird nur ein Stream ausgegeben und an alle anfragenden VLANs verteilt. Somit kann die Gesamtzahl der Video-Streams bedeutend verringert werden.
Dienstdifferenzierung durch Übertragungsratenbegrenzung
Um den vielfältigen Kundenanforderungen gerecht zu werden, benötigen Dienstanbieter eine Netzwerkinfrastruktur, die eine garantierte Performance und Flexibilität bei der Dienstbereitstellung kombiniert. Die Übertragungsratenbegrenzung an den Teilnehmer-Ports ermöglicht eine Bereitstellung von Diensten in Schritten von 64 Kbit/s für Dienstanbieter, die gestaffelte Services anbieten wollen.
Zugriffskontrollmechanismus für den Upstream
Der VES-1624FT-55A unterstützt nicht nur die Port-basierte Zugriffskontrolle für die Teilnehmerauthentifizierung nach 802.1x, sondern definiert auch eine begrenzte Anzahl von MAC-Adressen, die von einem bestimmten Port aus auf das Netzwerk zugreifen dürfen. Diese Funktion vermeidet einen unbefugten Zugriff auf den DSLAM und erhöht somit die Netzwerksicherheit drastisch. Eine weitere Funktion der Zugriffskontrolle ist die Fähigkeit, an jedem Port die Anzahl der Anwender zu begrenzen (MAC-Adressen), die gleichzeitig auf das Netzwerk zugreifen können, wodurch Dienstanbieter flexible Abrechnungsmodi anbieten können. Darüber hinaus bietet der VES-1624FT-55A an jedem Port Paket-Klassifizierungsregeln, die auf der Header-Information bis auf Layer-4-Ebene basieren, sowie entsprechende Aktionsregeln für die Vorgehensweise bei den zutreffenden Paketen.
DHCP Snooping
Im VES-1624FT-55A ist ein DHCP-Snooping-Mechanismus implementiert, um Nutzer daran zu hindern, statische IP-Adressen zu verwenden. Ist an einem Port DHCP aktiviert, können die IP-Pakete von diesem Port nicht durch die Line-Card gelangen, wenn die IP-Adressen der Pakete nicht vom DHCP-Snooping-Mechanismus vergeben wurden.
Erweiterte Umsatzmöglichkeiten
Zusätzlich zum VDSL2 PTM-Mode-Dienst verfügt der VES-1624FT-55A auch über eine ADSL2+ Fallback-Funktion. Ist diese Funktion aktiviert, erkennt die Line-Card, ob eines der Teilnehmergeräte ein ADSL2/2+ CPE ist, somit wird der Betriebsmodus des entsprechenden Ports auf ADSL2/2+ umgestellt und eine entsprechende Verbindung über diesen Port mit dem Teilnehmergerät hergestellt. Mit dieser Funktion ist der VES-1624FT-55A die passende Lösung für Telekommunikationsanbieter, die mit der Migration von ADSL2+- auf VDSL2-Dienste beginnen möchten.
Double-Tagging-Dienst
Der VES-1624FT-55A ist mit IEEE 802.1ad VLAN-Stacking-Funktionen ausgestattet. Ist dieses Feature aktiviert, können die s-Tags des Providers für eingehende c-Tag Frames hinzugefügt werden, ohne den c-Tag-Wert zu prüfen. Außerdem können unmarkierte, eingehende Frames mit s-Tags, oder gleichzeitig c- und s-Tags versehen werden. Die hinzugefügten Tags werden entfernt, während die Frames an die Teilnehmer weitergeleitet werden. Zudem können dieselben s- und c-Tag-Werte an verschiedenen Ports angewendet werden. Mit diesen Mechanismen können Betreiber den Datenverkehr von verschiedenen Anwendern/Anwendungen identifizieren und diesen an entsprechende ISPs leiten.
Unterstützung verschiedener Bandpläne für unterschiedliche Anwendungen
Das DS1 Frequenzband des 17a-Profils beginnt bei 138 kHz und die Grenzfrequenz des oberen Bandes des 17a-Profils liegt bei 17,664 MHz. Die VDSL2-Profile sind programmierbar und können sich je nach den Bedingungen automatisch an jede VDSL2-Leitung anpassen. Der VES-1624FT-55A ermöglicht die Festlegung von sieben verschiedenen VDSL2-Profilen (siehe unten) für eine Vielzahl von unterschiedlichen Anwendungen.
System Specifications
1.5U, 19” and 23” Rack mountable standalone pizza box
Network Interface: 2 x Gigabit Ethernet combo ports (100/1000 Based-T and SFP)
Subscriber Interface: 16/8 quick connectors for 16/8-port VDSL2 subscribers (with surge protection) and 16/8 quick connectors for ISDN interfaces (135/150 )
One serial console port for local management (DB-9)
One out-band management Ethernet port
One DB9 for 4 in and 1 out alarm contract
Force cooling by hot swappable FAN module with speed controllable
AC universal input connector
Features
ADSL2+ & VDSL2 profile management
Alarm profile management
CLI/Web GUI/Telnet/MIB
STP/RSTP
IEEE 802.1Q
TLS (Q-in-Q)
Double tagging
DHCP option 82 (circuit ID & remote ID)
DHCP relay
802.3ad and static link aggregation
Multicast
IPv4 multicasting
IGMP v1, v2 and v3 snooping/proxy
Multicast VLAN (up to 16)
Support 512 multicast groups
Support intermediate leave
Support 24 members in a multicast group
Static multicast forwarding
IGMP group count limiting per VDSL port
IGMP 128 filtering profile with each profile having 16 multicast address ranges
Support the function to limit the number of IGMP messages on each subscriber interface or each subscriber interface unit per second
Security
Port isolation
Rule-based ACL filtering based on MAC address, IP address, protocol ID, UDP/TCP port number, Ethernet type
ARP/DHCP broadcast & NetBIOS packet filtering
IGMP filtering
Hardware Specifications
Profile 8a, 8b, 8c, 8d, 12a, 12b and 17a
INP capability: Support the capability of impulse noise protection (INP) as defined in ITU-T Rec. G.993.2. The minimum impulse noise protection (INP MIN) can be configurable (from 0 to 16)
Fixed rate and rate adaptive
Power back off (UPBO & DPBO)
Standard RFI configuration
ADSL/POTS band off
Interleave delay setting
Limit PSD mask: to reduce the impact of interference and attenuation, available options are listed as following: nus0_d32, eu32_d32, eu36_d48, eu40_d48, eu44_d48, eu48_d48, eu52_d64,eu56_d64, eu60_d64, eu64_d64, eu128_d128, 997_like
Loop diagnostics (SELT & DELT)
ADSL2+ fall back
Power Consumption (full load):64W maximum
VES-1608 : 40W
Physical Specification
Item Weight: 4600 g (10.1 lb)
Item Dimension: 439.8 mm (W) x 251 mm (D) x 66 mm (H)
Packing Weight: 6000 g (13.26lb)
Packing Dimension: 570(W) x 383 (D) x 165 (H) mm
