IES-612-51 Series

Kompakter DSLAM für ADSL2+ mit 12 Ports

Kostengünstige Lösung für Triple-Play-Dienste in MxU und dünn besiedelten Märkten

Zwei Fast-Ethernet-Uplinks für verschiedene Netzwerktopologien

Beim ZyXEL IES-612-51A/IES-612-51 handelt es sich um einen ADSL2/2+ Mini-DSLAM mit 12 Ports. Er verfügt über zwei Fast-Ethernet (100Base-Tx) WAN-Ports, die als Uplinks oder kaskadierende Ports konfiguriert werden können. Auch mehr als 12 Teilnehmer können unterstützt werden, indem drei Netzwerktopologien für verschiedene Gegebenheiten konstruiert werden: Die Reihentopologie (Daisy Chain) bietet die geringste Anzahl an Uplinkverbindungen. Bei der Ringtopologie (Loop) kann das Problem des Ausfalls eines Netzwerkknotens in den Uplink-Verbindungen durch das RSTP-Protokoll (IEEE 802.1w) umgangen werden. Die Baumtopologie (Tree) ist am stabilsten; jeder IES-612-51A/IES-612-51 verfügt hier über seine eigenen Uplink-Verbindungen.

mehr Details im Überblick

ADSL2+ Port-Bonding für höhere Bandbreiten in längeren Schleifen

Der IES-612-51A/IES-612-51 ist mit der ATM-basierten Multi-Paired Bonding-Funktion ausgestattet. Zwei physische Ports können als Gruppe miteinander verbunden werden, während der Datenverkehr im höheren Layer einer Gruppe segmentiert und über die Teilnehmer-Ports übertragen werden kann. Fällt ein Teilnehmer-Port aus, so wird der übermittelte Datenverkehr an den anderen Port geleitet. Ist der Teilnehmer-Port wieder hergestellt, so gelangt dieser nahtlos zurück in die Gruppe, um die Übertragung der Daten im höheren Layer unterstützen.

Innerhalb einer Bonding-Gruppe können die Bitraten der einzelnen Anschlüsse frei und unabhängig über den entsprechenden PHY-Layer geändert werden. Die Port-Bonding-Funktion ermöglicht nicht nur höhere Bandbreiten für die Teilnehmer, sondern auch zuverlässigere Leitungen für Unternehmensanwendungen.

Vor Ort austauschbare Netzmodule

Der IES-612-51A/IES-612-51 kann sowohl mit Wechselstrom (AC) als auch mit Gleichstrom (DC) betrieben werden. Die Netzmodule sind so konzipiert, dass ein manueller Austausch vor Ort möglich ist. Somit können Telekommunikationsanbieter zunächst den erforderlichen PWBA inventarisieren und die entsprechenden Netzmodule für die verschiedenen Anforderungen zu einem späteren Zeitpunkt bestellen.

Hochentwickelte Funktionen für Triple-Play-Dienste

Der IES-612-51A/IES-612-51 ist mit umfassenden ATM- und Ethernet-QoS-, sowie verschiedenen IP-QoS-Features ausgerüstet (Paket-Klassifizierung/Übertragungsratenbegrenzung/Queue Scheduling). Das nahtlose QoS-Mapping ermöglicht nicht nur ein konsistentes sowie adäquates Handling von Datenpaketen, sondern auch die Erfüllung von Anforderungen durch Triple-Play-Dienste.

Es werden 256 Multicast-Gruppen mit jeweils 13 Mitgliedern unterstützt. In einer Sekunde können mindestens 30 Multicast IGMP Join-/Leave-Requests verarbeitet werden und die maximale Kanalverarbeitungszeit liegt unter 250 ms. Aus Sicherheitsgründen wurden Funktionen wie MAC Address Spoofing, Broadcast Storm Prevention, MAC Count Limiting und Paketfilterung integriert. Triple-Play-Dienste wie der High-Speed Internetzugang, VoIP, Near-Video-on-Demand, Broadcast TV und TV-on-Demand können genauso einfach bereit gestellt werden.

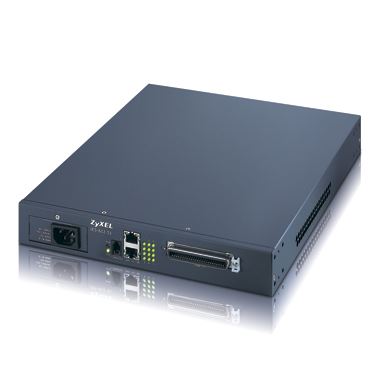

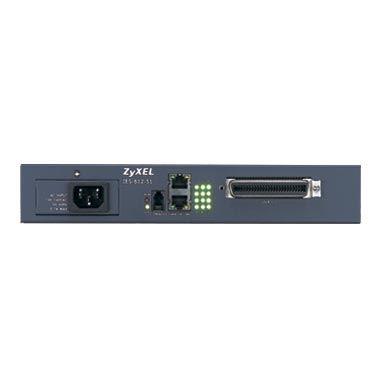

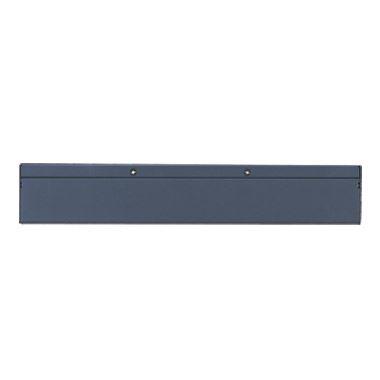

Bilder
Technische Daten

Software Specifications

  • Delivery of Ethernet in the first mile using legacy LAN technologies

  • Support expandable configuration with device stacking

  • SNMP v1, v2 manageable

  • Web management

  • FTP/TFTP for firmware upload

  • Console port configuration (RS-232)

  • Telnet configuration and monitoring

  • Spanning tree algorithm (802.1D) for loop free connection

  • 802.1Q VLAN aware bridging
    - IGMP snooping supports multicast traffic
    - QoS support with 802.1p
    - DHCP relay agent option 82
    - Port isolation
    - 256 static VLAN entries (full-range VLAN ID 1~4094)
    - 4 K MAC address entries

  • Packet prioritizing per 802.1p (QoS)
    - Static configuration – default priority setting
    - 4 priority queues per PVC (up to 4 PVCs)

Multicast

  • IPv4 multicast forwarding (through L2 MAC)

  • Static multicast membership configuration

  • IGMP v1, v2 snooping & IGMP proxy mode support

  • Shared VLAN multicast

  • 256 multicast groups and each group can contain 13 members

  • IGMP filtering profile

  • IGMP count limiting

  • MVLAN

  • DSL port multicast bandwidth control

Management support

  • CLI-based management from console/Ethernet port

  • SNMPV1,v2 and telnet through Inband Ethernet interface and NetAtlas Access, PC-based EMS management support

  • Web-based management through Inband Ethernet interface.

  • Secured Host: configure remote host IP addresses for management

  • UNIX syslog

  • F/W upgrade, configuration backup & restore via FTP and Web

  • Text-based configuration file support

  • Port configuration

  • Alarm/Status Surveillance

  • Performance monitoring

  • Security and Memory Backup

  • Self diagnostics

  • Remote reset

  • EMS Management support(*)

MIB

  • SNMP MIB II (RFC1213)

  • SNMP v1

  • SNMP v2

  • RFC1493 Bridge MIB

  • RFC1643 Ethernet MIB

  • RFC1757 Four group of RMON

  • RFC2674

  • RFC2662 ADSL line MIB

Hardare Specifications

  • DELT (Dual Ended Loop Test)

  • SELT (Single End Loop Test)

  • Power enhancement or ADSL power saving mode

  • Rate adaptation

  • ADSL Compliance
    - DMT T1.413, issue 2
    - G.DMT (ITU G.992.1)
    - G.LITE (ITU G.992.2)
    - G.HS (ITU G.994.1)
    - Auto-negotiating rate adaptation

  • ADSL2
    - G.992.3 Annex A
    - G.992.3 Annex L (RE-ADSL)
    - Annex M

  • ADSL2+
    - G.992.5 Annex A, Annex M
    - ATM-based multi-paired bonding (G.998.1)

Physical Specification

  • 19" 1U rack mountable

  • Dimension : 270 (W) x 350 (D) x 44.45 (H) mm

  • One Telco 50 connectors for 12 ADSL2+ ports

  • One mini RJ11 console port for local management

  • Two 100-based TX for uplink/cascading

  • Status LEDs- System Status, Ethernet Link Status, Ethernet Active Status, ADSL2+ port status, Alarm

Power supply (AC/DC)

  • IES-612-51A
    - AC Power: 100~240VAC, 50 ~ 60Hz

  • IES-612-51
    - DC Power: -36 ~ -72 V DC(*)

Power consumption

  • 23.62 Watt (AC power input)

Environmental specification

  • Operating Temperature 0°C ~ 50°C

  • Storage temperature: -20°C ~ 70°C

  • Operating Humidity : 10% ~ 90% (non-condensing)

  • Storage Humidity: 10% ~ 95% (non-condensing)

Certification

  • RoHS

  • Safety
    - UL 60950-1
    - CSA 60950-1
    - EN60950-1
    - IEC 60950-1

  • EMC
    - FCC Part 15B Class A
    - EN55022 Class A
    - EN55024 Class A
    - ETSI 300 386

  • Reliability
    - ETSI 300 019

  • Telecom
    - ITU-T K20

(*) Firmware upgradeable for future enhancement
