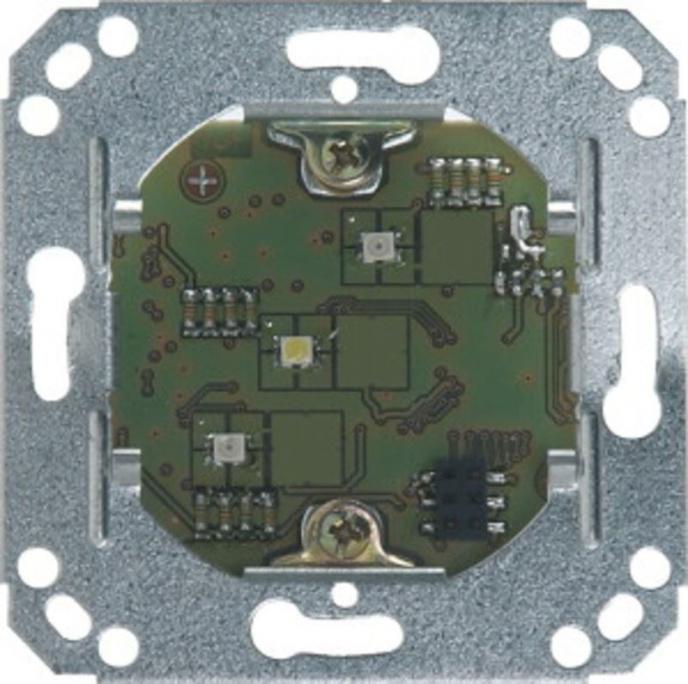

Zimmer-Elektronikmodul EM 230

Für eine sichere Verbindung

Zimmer-Elektronikmodul mit integrierter Zimmer-Signalleuchte, ausgeführt mit drei Lampenkammern in stromsparender LED-Technologie. Dient als Controller für Patienten- und Funktionszimmer ohne Sprechfunktion mit Anschlussmöglichkeiten für Ruf- und Abstelleinheiten inkl. Rufkreisüberwachung. Ausgestattet mit Wahlschalter für Ruhe-/Arbeitsstrom, VDE-Kompatibilitätsmodus, Abschaltmöglichkeit der Signalleuchte (ggf. in Verbindung mit Abdeckplatte blind) sowie Anschlussstecker für Zimmer-Signalleuchte CL 340.

Zuweisung eines 8-stelligen alphanumerischen Texts für das Zimmer sowie Betteneinheiten. Aufrüstbar auf zukünftige System-Firmware dank zukunftsweisender Flash-Technologie.

Alles auf einem Blick

Ausführung ohne Bettenbus
Signalleuchte in stromsparender LED-Technik mit hoher Lebensdauer
Bettenidentifikation für zwei Betten mit Rufkreisüberwachung
Abschaltbare Signalleuchte
Option Ruhe-/Arbeitsstrom
Kompatibilitätsmodus für Clino Phon 99, System 99plus, Systevo Call Ackermann

Leistungsmerkmale

Zimmerrufe: Normalruf, Notruf, Diagnostikruf, Arztruf
WC-Rufe: Normalruf, aufgewerteter Ruf, WC-Notruf
Abstellen und Anwesenheit: kombinierte Abstellung/Anwesenheit, AW1 (grün) separate Bad-/WC-Abstellung
Akustische Signale: Rufnachsendung Normalruf und Notruf, Arztruf, Personalruf, Essenruf
Steuerung optischer Signale: WC-Ruflampe – weiß, Zimmerruflampe – rot, AW-Lampen – grün und gelb
Sicherheitsfunktion: alle Ausgänge kurzschlussfest, Rufkreisüberwachung

Technische Daten

Schutzart IP 40 (IP 44 mit Dichtungsset)
Befestigung in uP-Dose, DIN 49073
Abmessungen B: 70 mm H: 70 mm T: 37,5 mm T: 35 mm (Einbautiefe)

Zusätzliche Informationen

Bei Einbautiefe: 35 mm, nur in Verbindung mit tiefer UP-Schalterdose!
